삼영이엔씨 SAR-16(조난신호기 SART) 수리



#위성조난신호기 #조난 #위성 #삼영이엔씨 #삼영ENC



이번 건은 수리라고 하기에는 조금 창피하다. 간단하게 150원짜리 LED 램프 한개만 교체한거라서....

다만 굳이 이 글을 쓴 이유는....

분해 조립하는것이 조금 어려울수 있기 때문이다.  내가 한참 해맸었기에 다른 분들은 이런 고생(?)을 안하시기를 바란다.



Search And Rescue Radar Transponder SART

사트는 일반적으로 선박에서 사용하는 조난신호기이다.

바다에서 배가 침몰하거나 해서 바다에 뛰어들 경우 이 조난신호기를 켜면,

주위 지나가는 선박의 레이다(Radar) 또는 AIS 장비에 조난신호가 표시된다.



이번 모델은 삼영ENC사의 SAR-16모델로 조난신호를 AIS로 송신하는 장비이다.



보통 사트는 테스트모드와 실제 조난모드가 있는데, 테스트모드건 조난모드건

비프음(Beep)과 함께 LED 불빛이 켜져야 하는데, 소리는 나지만 불빛이 작동을 하지 않았다.



가까운 업체에 문의해보니 가격이~ ㅠ.ㅠ



일단 분해~

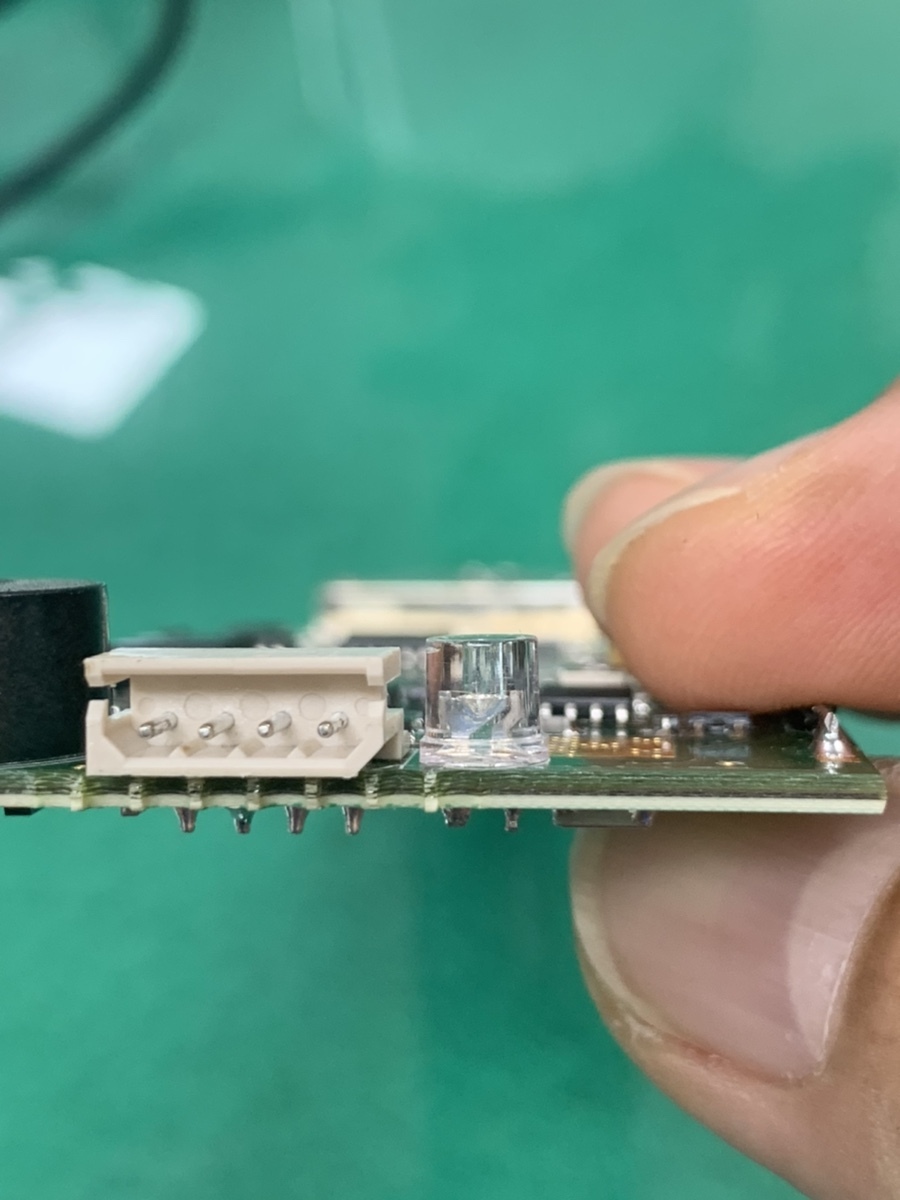

아래사진에 보면 고휘도 LED가 있는데, 이 부품을 테스트 해보니 불량이었다.

엘레파츠(http://www.eleparts.co.kr)에서 부품을 검색해보니 정확히 동일한 부품이 있었고,

백원대 밖에 안해서 여러개 주문해서 납땜질로 교체 완료.

삼영이엔씨 SART / 고휘도 LED 불량

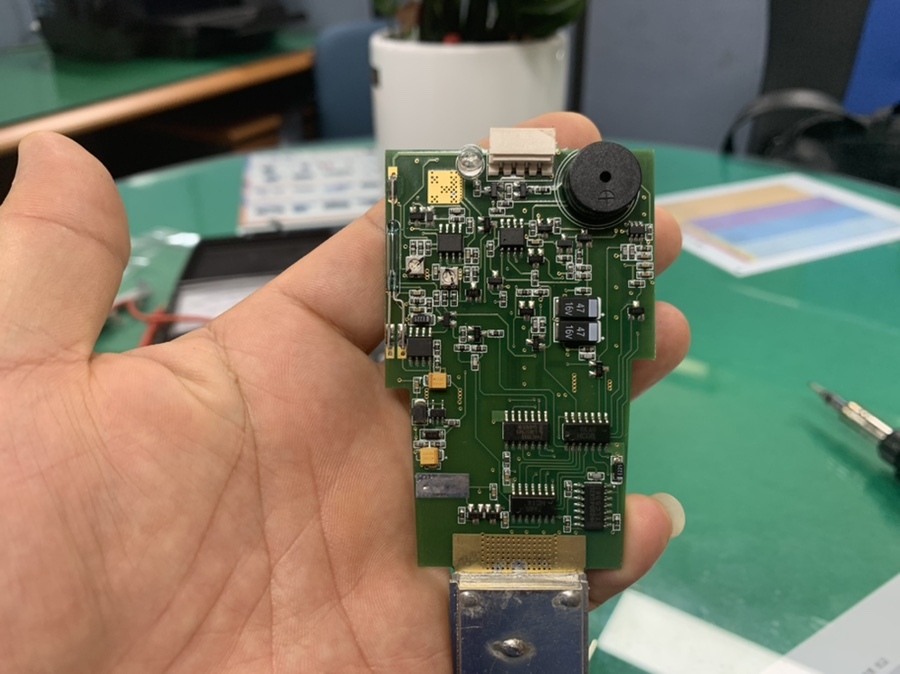

아래는 SART의 메인보드 모습... 가격이 60만원이 넘는다는데.... 해상용은 아뭏든 비싸다... 뭐든지...



중요한건 SART의 분해 조립이다.

삼영ENC SART 메인보드









아래 사진처럼 메인보드를 사트 본체에 삽입한다. 방향이 있으니 참고~!

삼영ENC SART 메인보드를 본체에 삽입하는 장면









그리고 나서 아래 사진처럼 약간 불투명한 케이스를 메인보드 윗쪽을 끼운다. 역시 방향이 있으니 참고!!!

삼영ENC SART 조립 장면

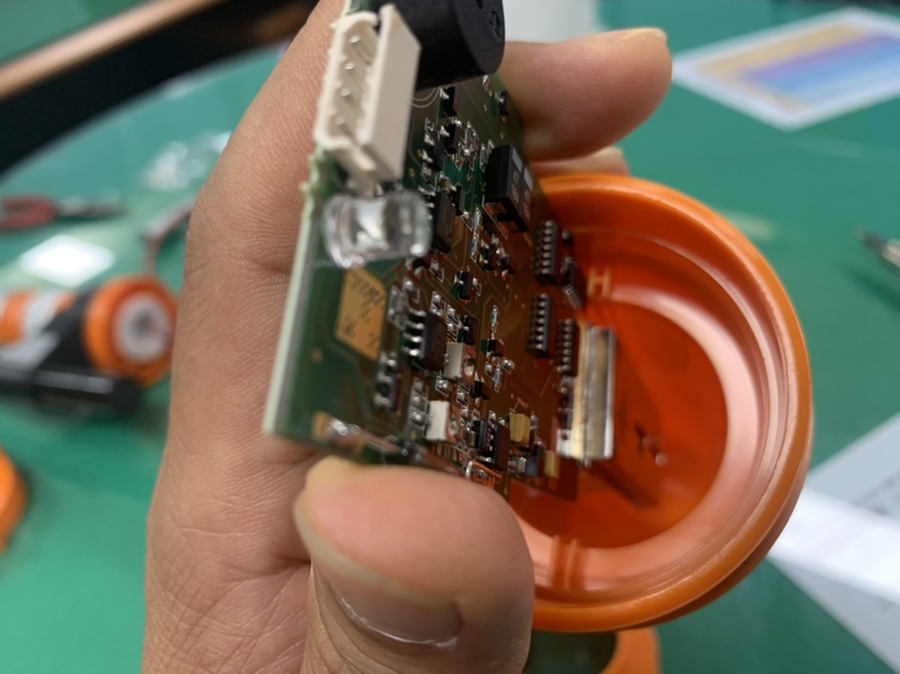

아래 사진처럼 메인보드가 불투명 뚜껑의 좌측 우측 홈에 정확히 맞아야 한다.

삼영ENC SART 조립 화면









아래 사진은 작동케이스 조립장면... 작동케이스(분홍색)에는 자석(magnetic)이 내장되어 있어서,

저 자석의 움직임에 따라 SART가 테스트 모드, OFF모드, 조난모드로 작동을 하게 된다.

삼영ENC SART 마그네틱 스위치 조립

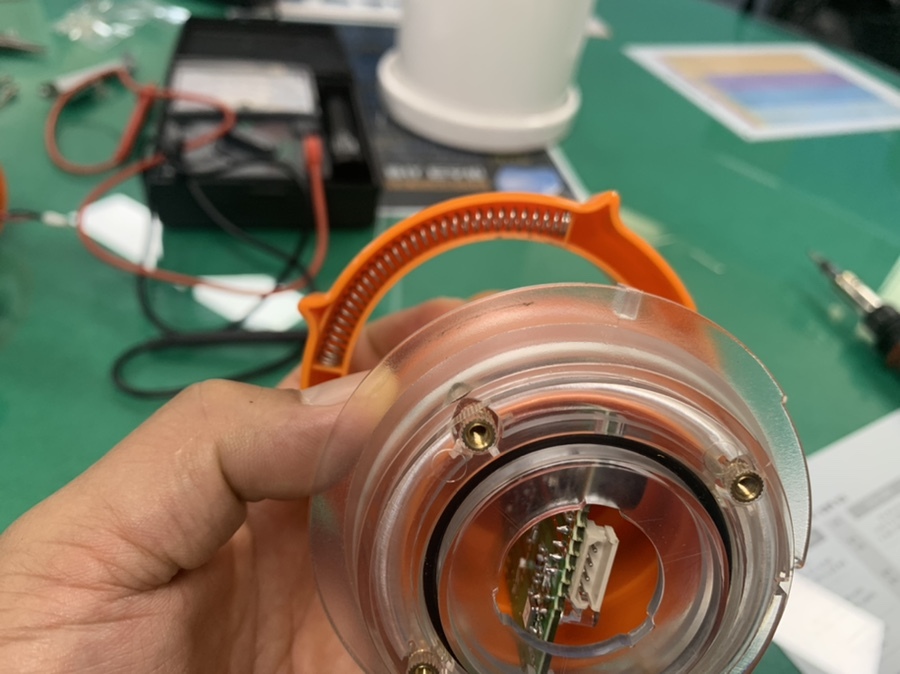

아래 사진처럼 스프링을 꽂고, 방향을 잘 맞춰서 마그네틱이 내장된 케이스를 조립한다.

삼영ENC 마그네틱 스위치 조립 장면







역시 아래 사진도 마그네틱이 내장된 케이스를 스프링과 함께 조립하는 장면

삼영ENC 마그네틱 스위치 조립 장면

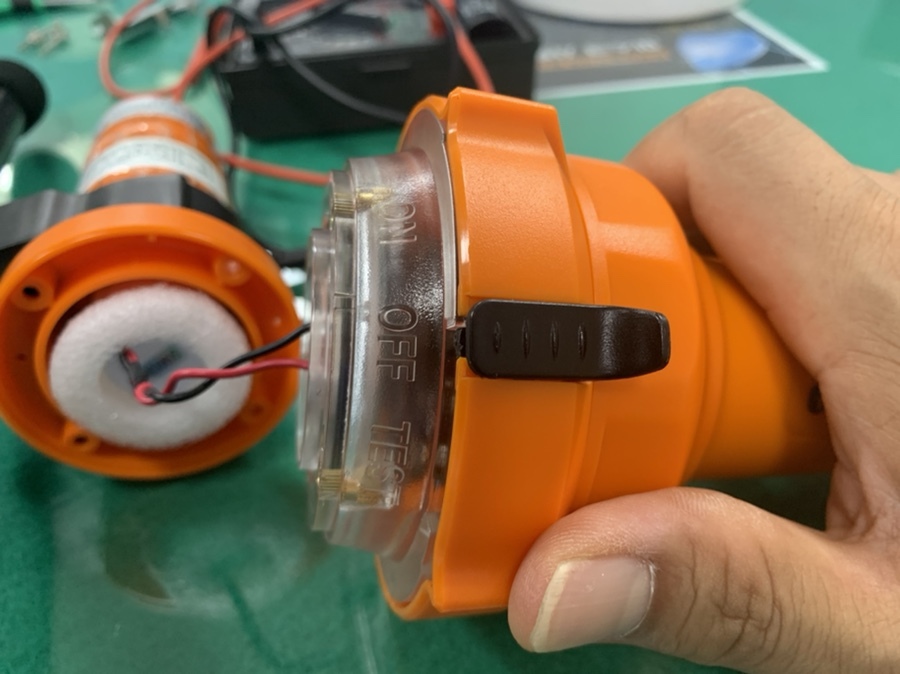

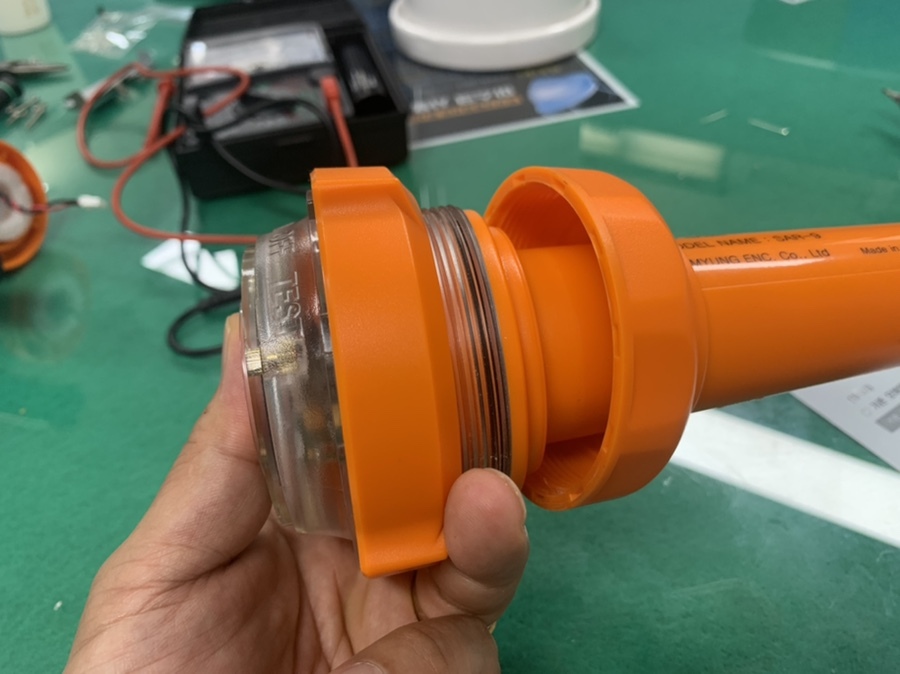

그리고 난 후 아래 사진처럼 케이스를 또 조립하는데, 이 케이스는 나사형태로 되어 있어서 돌려주면 잠긴다.

처음에 분해할때 이부분을 몰라서 한참 해맸었다. 돌려서 잠그거나 풀수 있다.

삼영ENC SART 케이스 조립장면

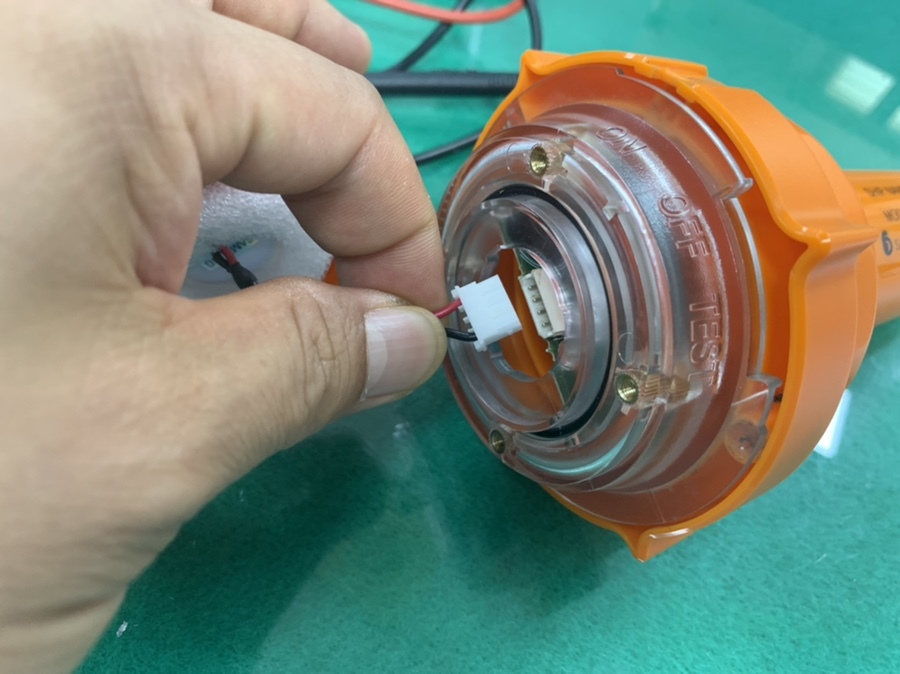

아래 사진처럼 전원케이블을 연결한다.

삼영ENC SART 배터리 전원 연결









배터리 연결 후 시험(TEST)모드로 마그네틱 스위치를 돌리니까 LED가 잘 작동한다.

삼영ENC SART SAR-16 LED 작동화면









아래 사진은 OFF상태로 놓은 모습

삼영ENC SART 분해, 조립, 수리
