집에서 사용하는 다이슨 청소기가 드디어..... 작동을 하지 않는다.

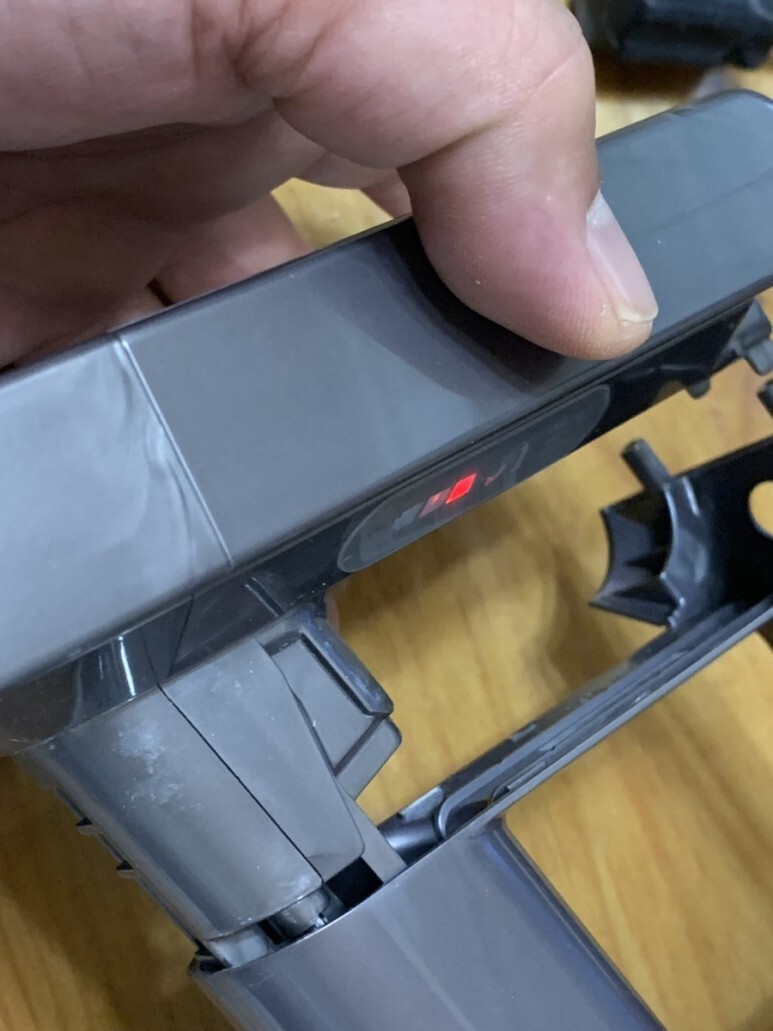

배터리팩의 스위치를 눌러보면 빨간불만 깜박깜박...

​

배터리를 교환할 때가 다가오면 전조증상이 있다. 청소기의 흡입력을 최대로 해서 사용을 했을때

작동을 하다가 갑자기 멈춰버리는 증상이다.

다시 충전을 해서 약하게 또는 중간정도 흡입력으로 사용을 하면 가능은 하지만...

이 역시 어느정도 시간이 지나면 (나 처럼) 완전 작동을 멈춘다.

​

배터리를 교환해야 하는데, 방법은 2가지가 있다.

1. 배터리팩 교환: 가장 간단하고, 쉽다.

2. 배터리셀 교환: 가장 복잡하고, 어렵고, 가장 저렴하다.

​

일단 배터리 팩 교환 하는 방법이다. 구매해서 그냥 교체만 하면되는데

구입하는 것이 문제라면 문제다.

​

정품 가격은 사악하다.... 내 모델의 경우 SV12모델인데 V10과 호환이 된다고 하는데

​

1. 국내판매 정품 => 비싸다 / 10만원 넘는다.
2. 국내판매 호환품 => 중국에서 판매되는 제품을 수입해서 파는데 중국보다는 당연히 조금 비싸다 / 75,000원
3. 중국(알리익스프레스) => 제일 저렴하다. / 53,000원

​

가장 저렴하면서 확실하게 교환하는 3번 방법으로 진행을 한다.

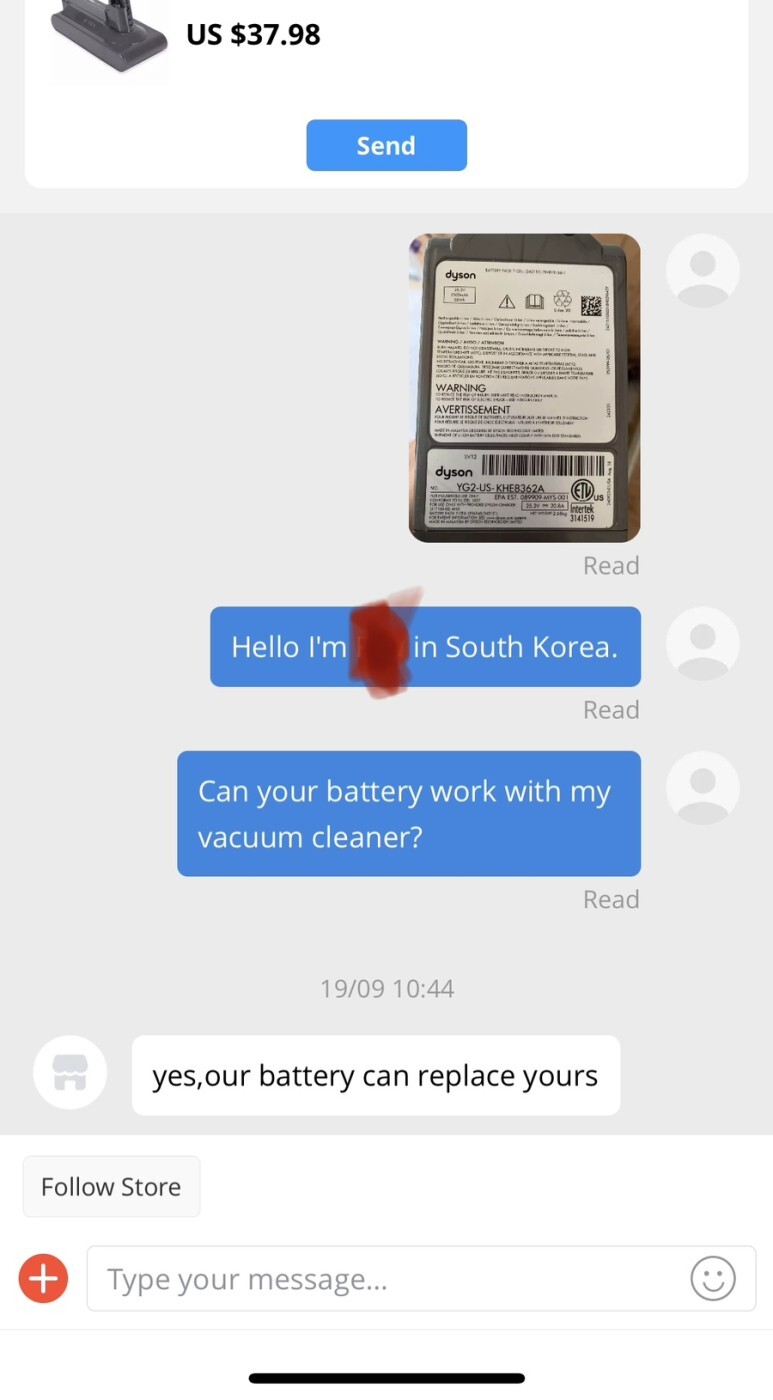

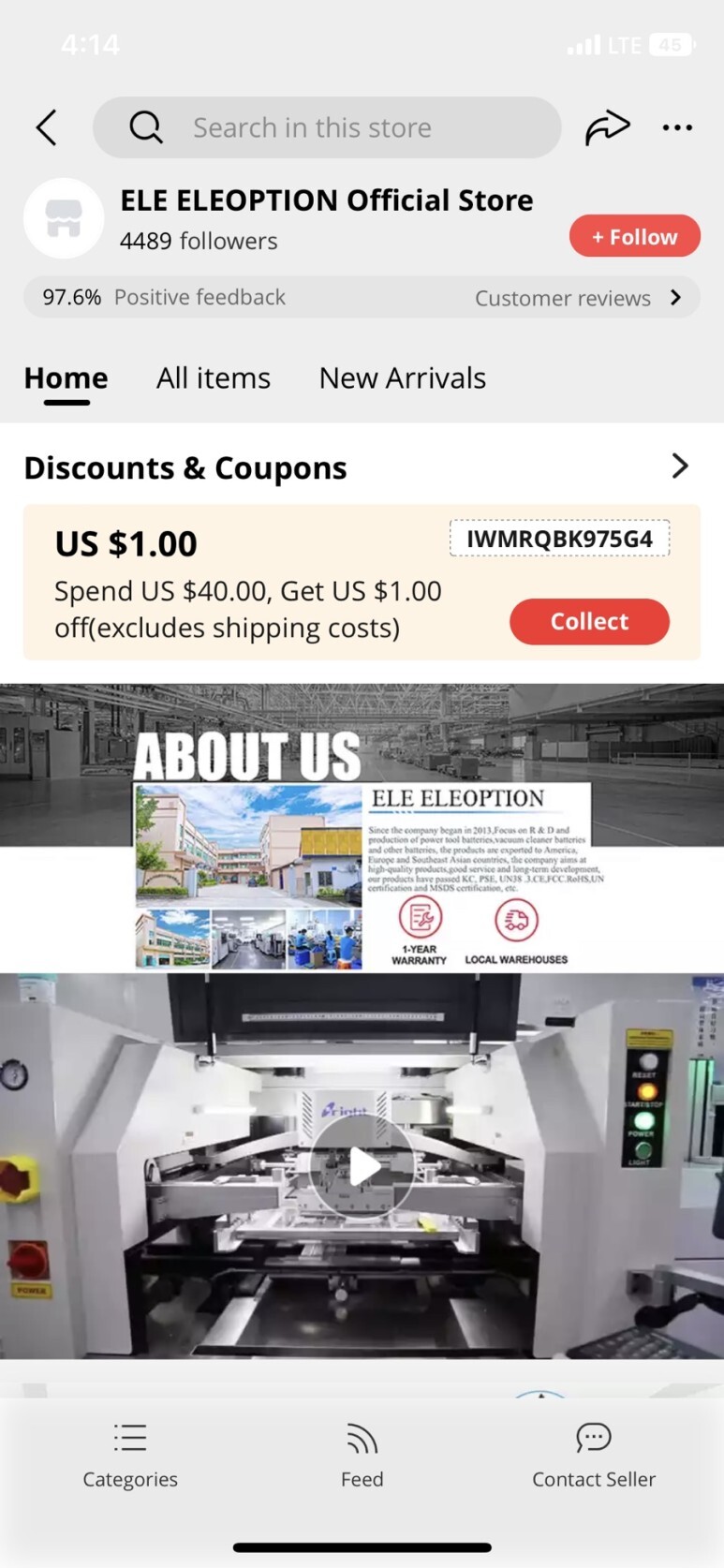

알리익스프레스에서 배터리 팩을 구입하려면 아래 판매자가 친절하고, 신속하고, 정확하다.

​

주문시 주의점은 결재 후 판매자가 개인통관부호와 이름을 물어보는데, 이걸 빨리 답을 해야 바로 발송이 가능하다.

​

2022년 9월 19일에 주문해서, 9월 30일경 도착했다.

가격은 $37.98 (약 53,000원)

​

더 저렴하게 구매를 하려면 바이두 같은 곳에서 구매 후 배대지 이용하면 조금 더 저렴하기는 하지만.....

알리가 조금 더 비싸긴 해도 여러모로 편리하다.

​

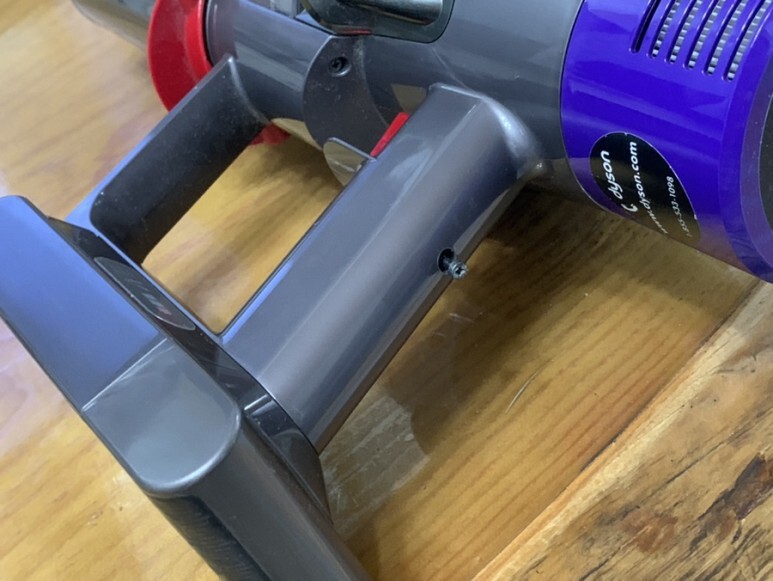

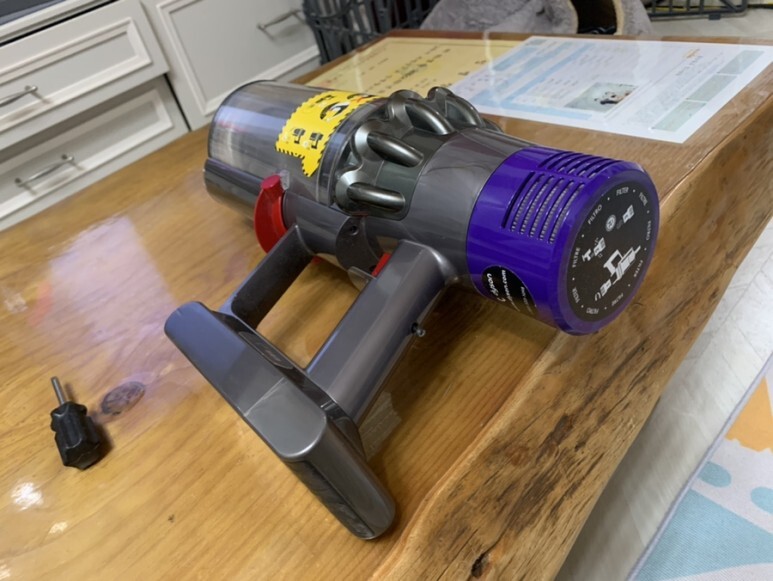

배터리가 도착하면 아래 사진처럼 손잡이 부분 나사를 푼다.

​

아래 사진은 손잡이 부분 나사를 푸는 모습

​

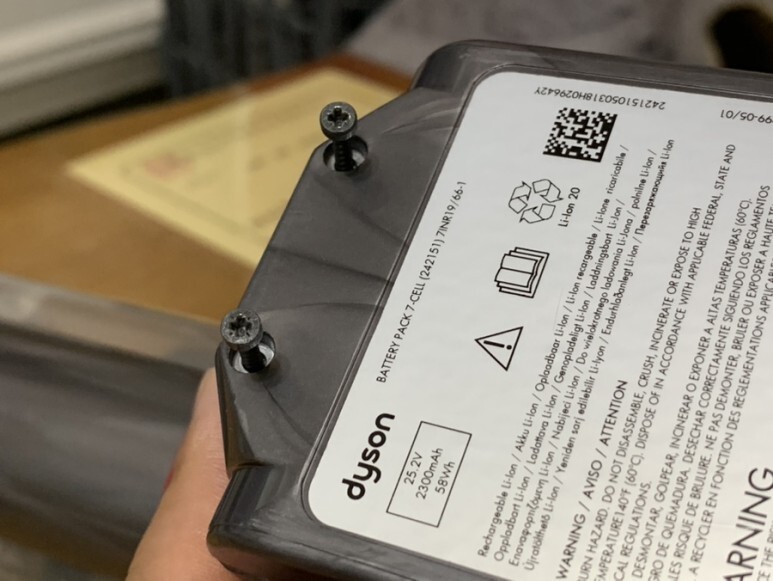

배터리 하단에 보면 나사가 2개 더 있다.

아래 사진처럼 나사 2개를 푼다.

​

총 나사 3개를 풀고 난 후 배터리 팩을 잡고 아래로 당기면 아래 사진처럼 청소기 본체와 분리가 된다.

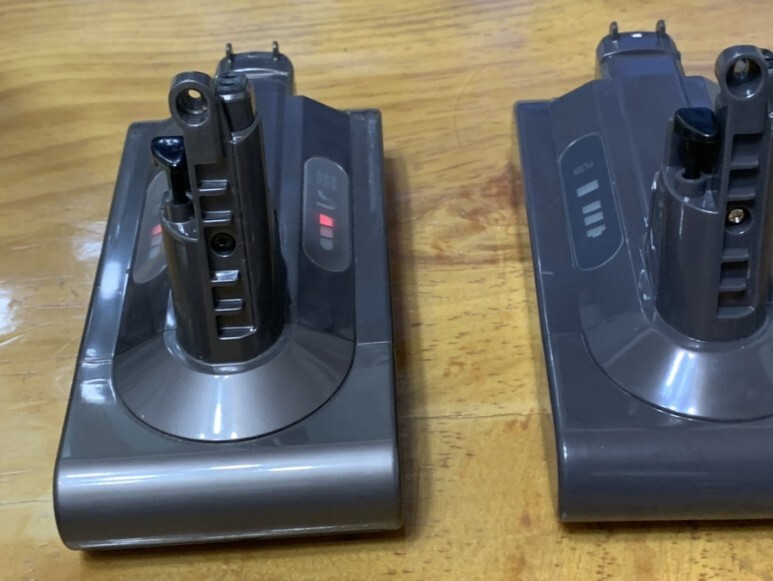

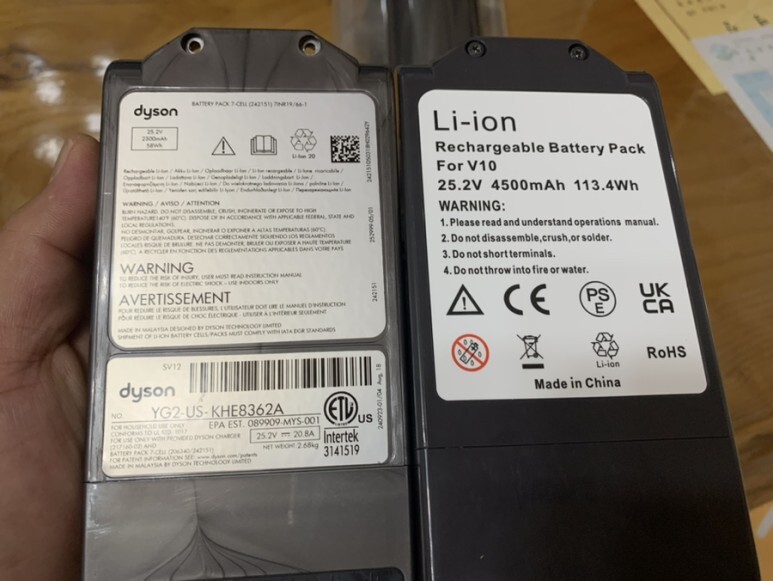

​아래 사진 중 왼쪽 배터리는 수명을 다한 배터리, 오른쪽은 중국 알리익스프레스에서 구입한 호환 배터리

정품이나 호환이나 아무 상관 없다.

​

왼쪽 배터리는 정품이지만, 25.2V 2,300mAh 용량이고,

오른 배터리는 호환품이지만, 25.2V 에 4,500mAh 용량이다.

※ 배터리 셀 개수는 7개로 동일하지만, 용량을 2,300mAh짜리를 쓰느냐 4,500mAh를 쓰느냐의 차이인데...

중국산 호환제품이 4,500mAh라는 것은 거짓일 확률이 매우 높다.

왜냐면 보통 18650 배터리가 대용량이 3,500mAh인데.. 4,500mAh는 내가 아직 보질 못했다.

검색을 해봐도 나오질 않는데...... 암튼! 뜯어보면 알겠지만.... 용량이 크다면 3,500mAh 정도일 것으로

추측한다.

​

​

​

교환 후 나사 3개를 잠그면 된다.

​

사용 후 소감은????

​

매우 만족이다..... 마눌님도 청소기 흡입력이 아주 좋아졌고, 사용시간이 늘어서 대 만족이라고 한다.

​

다음 포스팅에서는 수명을 다한 [다이슨 정품 배터리팩]을 분해 한 후, 배터리 셀 7개를 교환하는 방법을 써보고자 한다. 가장 저렴한 방법이지만, 복잡한 방법이다.

​

놀고 있는 배터리팩(정품)을 예비로 놔둬도 뭐 좋으니까...........

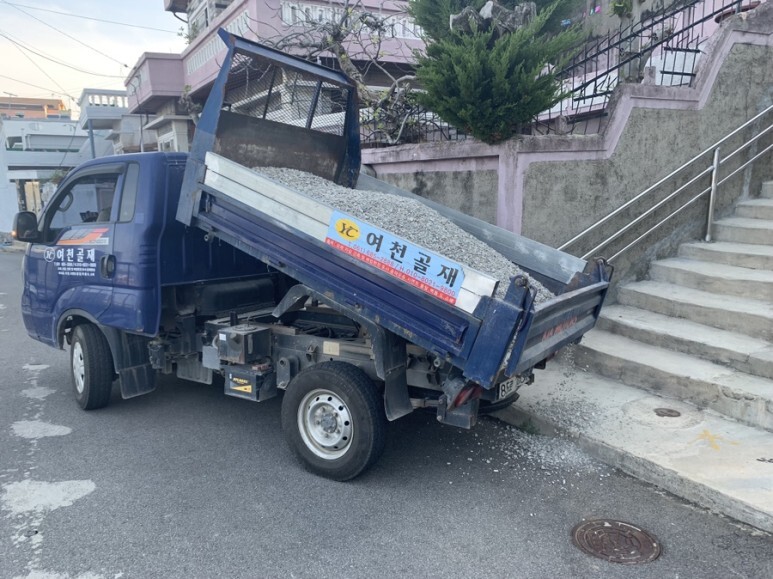

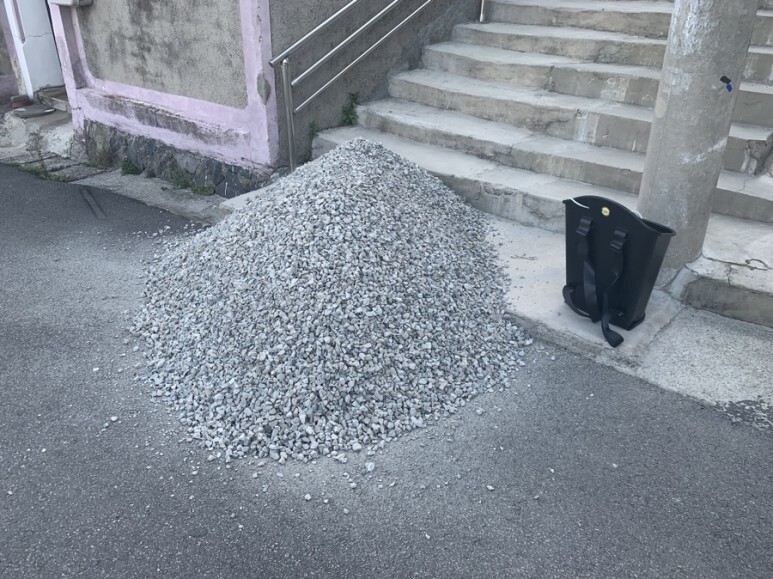

​그런데 웬걸... 아저씨가 혹시나 부족할까봐 더 많이 가져오셨다네..... 이 많은걸 퍼주시고 가신다.

흐~미~ 저 많은걸 질통(?)으로 옮기느라 정말 죽는줄 알았다.

이렇게 많이 필요 없는데......OTL...

​

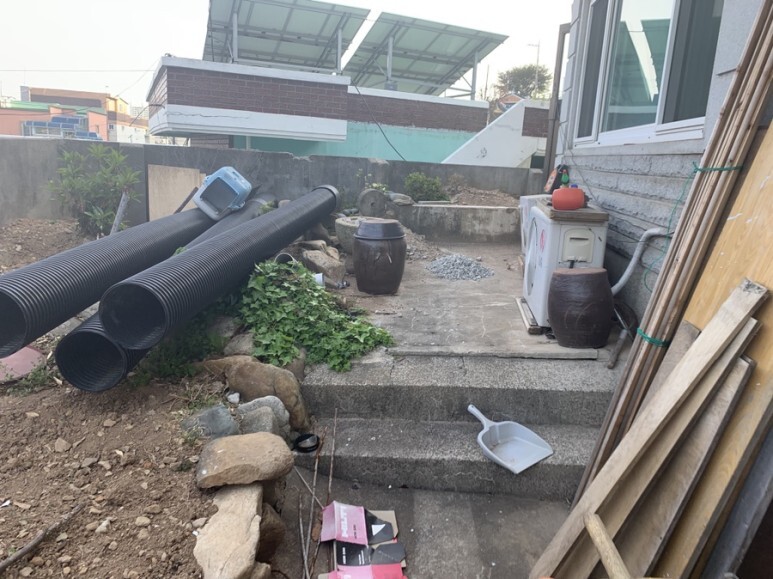

아래 사진은 기둥을 만들기 위한 PV관이다.

​

​

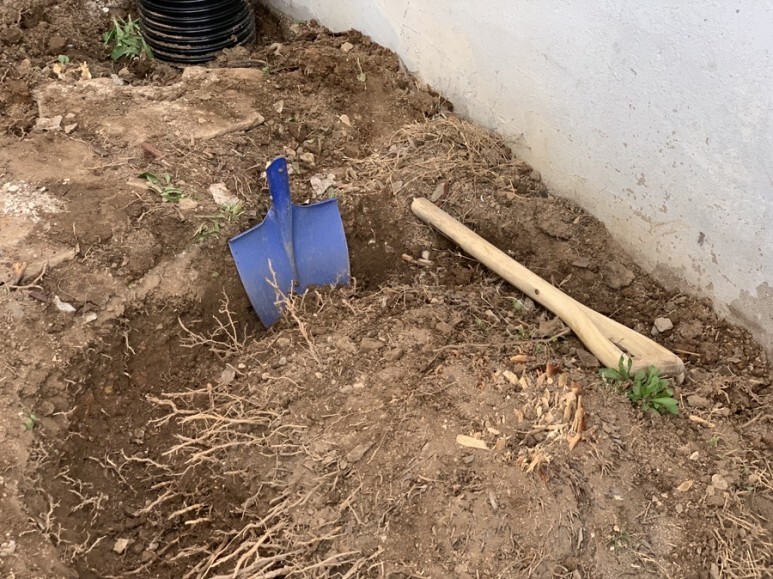

기둥을 만들기 위해 땅을 파는데..... 큰 종려나무가 있어서 엔진톱으로 나무 썰어내고,

뿌리를 파내다가 삽이 부러져 버렸다. ㅠ.ㅠ

​

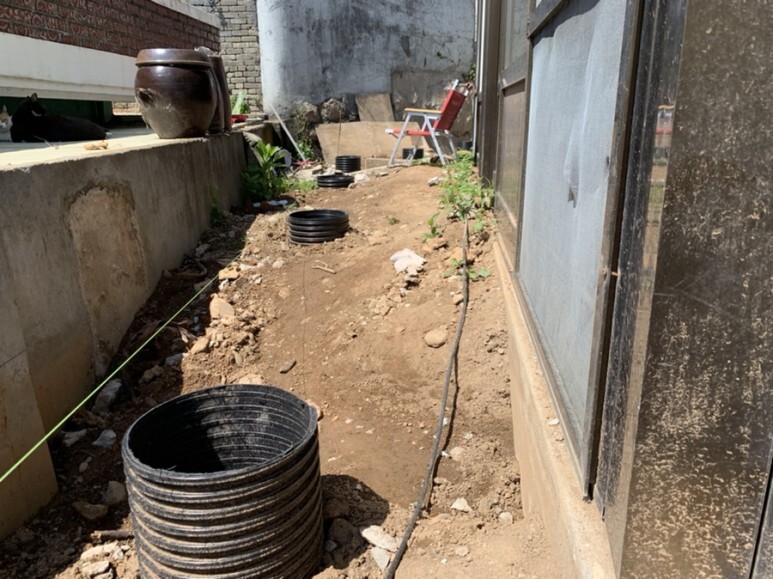

아래 사진처럼 기둥을 놓고자 하는곳을 삽으로 판 후 PV관을 넣는다.

참고로 지역별 동결심선이라는 것이 있다.

겨울에 땅이 얼지 않는 깊이를 말하는 것인데, 여수의 경우 계산해보니 22~25cm 정도... 수치가 정확히 기억이 나지 않음... 아뭏든 그정도 이상의 깊이를 판 후 PV관을 넣어주었다.

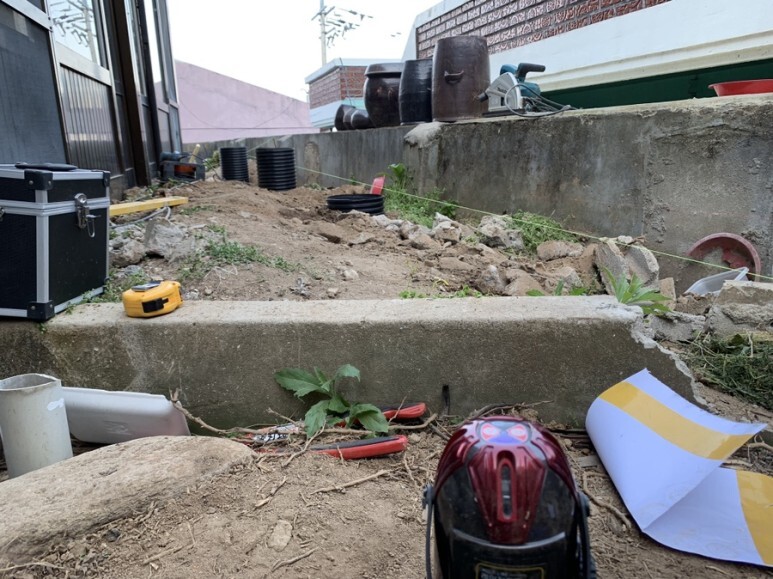

아래 사진처럼 레이저레벨(Laser Label)을 이용해서 수평을 측정한 후 그라인더로 잘라준다.

​

​

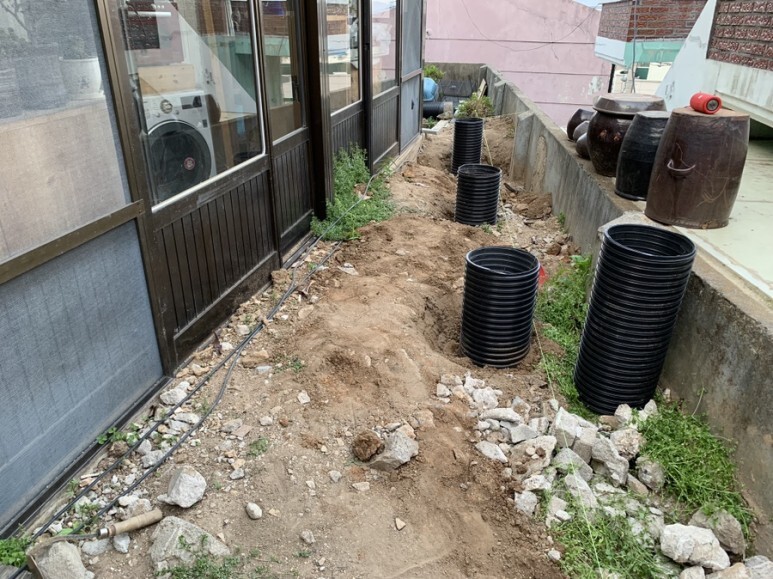

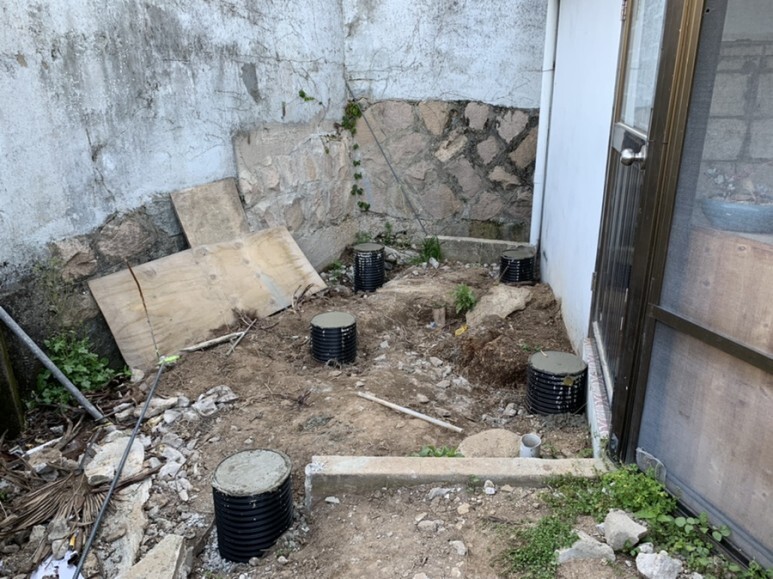

아래 사진과 같이 높이가 일정한 PV관들이 심어졌다.

​

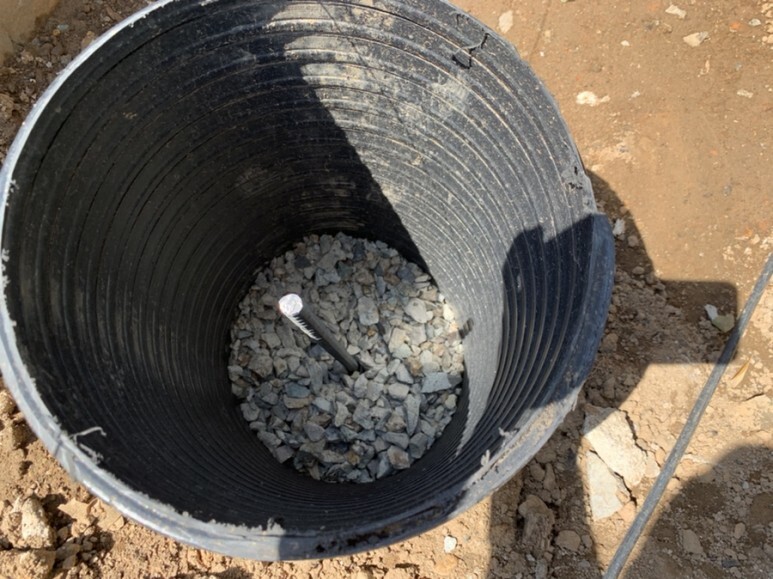

그런 다음..... PV관 안에 철근(10mm짜리, 8미터 단위로 팔고, 8미터에 1만원이다.)을 넣고, 자갈을 조금 넣는다.

참고로 철근도 태어나서 처음 사봤는데, 여서동 식자재마트 옆에 가면 철근집이 있었다.

기본 길이가 8미터 인데 2미터 단위로 잘라 주셨다.

​

그 다음... 시멘트(1):몰탈(2):자갈(8kg이상)을 넣어서 콘크리트를 만들 예정이다.

시멘트는 말 그대로 시멘트... 물과 만나면 화학반응을 일으키며 굳기 시작한다.

몰탈은 시멘트+모래의 형태....

​

그냥 시멘트와 자갈만 섞어도 되는데, 인터넷에서 시멘트도 조금 섞어주면 강도가 좋다고 해서

섞어서 해봤다.

​

시멘트는 기본 40kg으로 나온다. 이것도 나르는데 죽는줄 알았다.

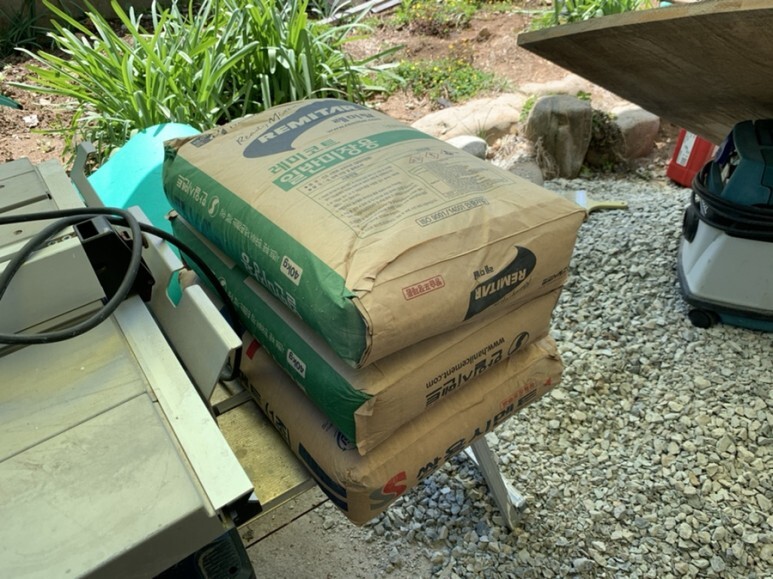

몰탈도 그냥 40kg짜리로 사왔다.

​

몰탈(레미탈) 용량을 산정하는 식이 있다.

=============================

총 부피(세제곱미터) / 0.025 = 몰탈 분량

=============================

​

나 같은 경우, 원기둥이 총 12개였고, 지름이 250mm 였다.

1. 원의면적 * 총 깊이 = 0.1966896㎥

2. 0.1966896㎥ / 0.025 = 7.867584(포대)

​

40kg짜리 몰탈 8포대가 필요하다. 시멘트는 나누기 2 해서 4포대

​

직접 해보니... 정확했다!

​

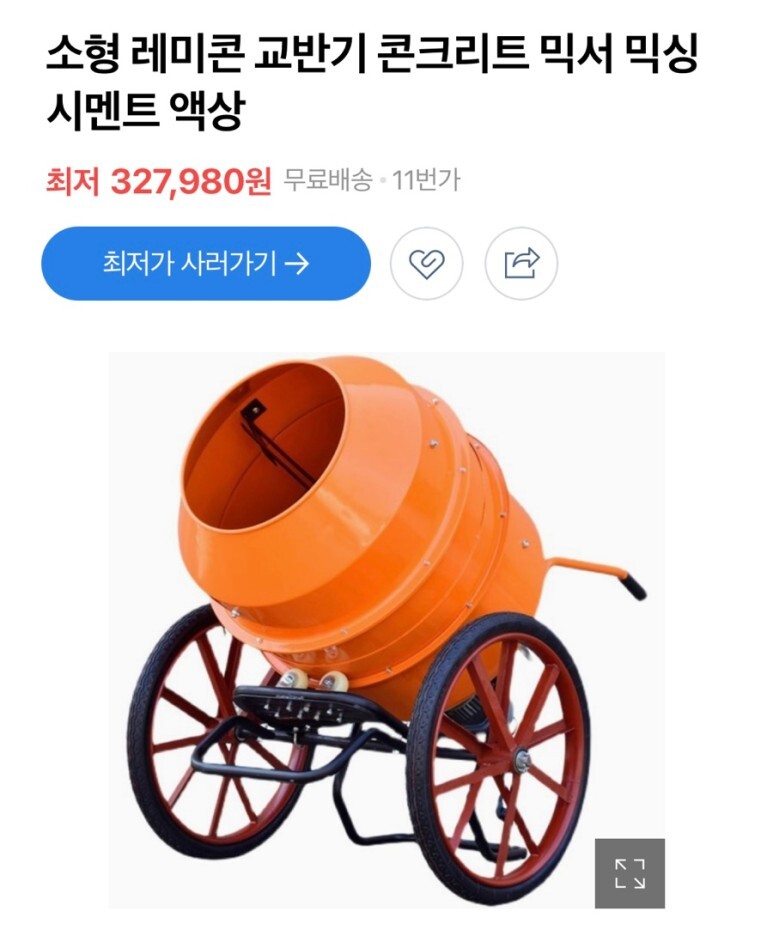

배합을 하기 전에 사실 아래 사진과 같은 [콘크리트 믹서] 구입을 심각하게 고려를 하였으나,

주위 동료들이 모두 만류를 했다.

양이 얼마나 된다고, 그런걸 사느냐..... 그냥 삽으로 비비면 된다....

​

​

그래, 주위 말을 듣자.... 그냥 삽으로 비비기로 했다.

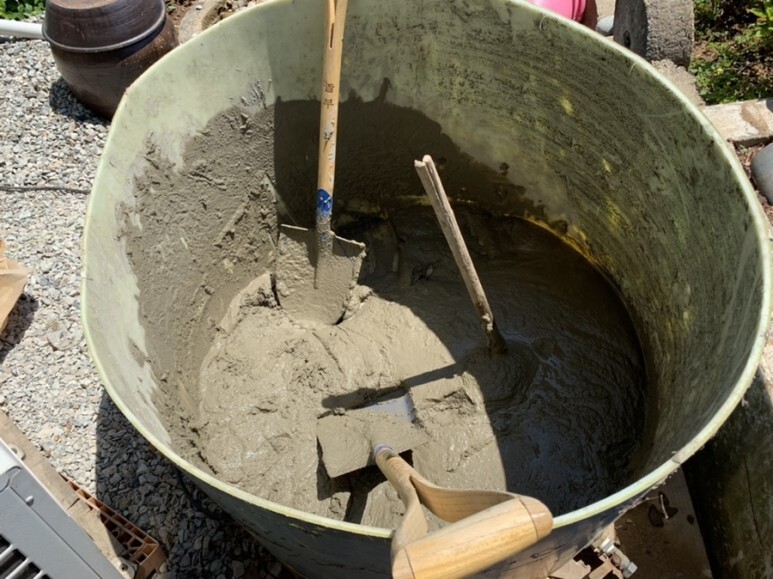

하지만~ 이것도 죽는줄 알았다. 와~~~ 진짜... 이거는 뭐라고 해야하나???

바다의 뻘밭에 있는 뻘을 삽으로 뜨는것과 같다. 사람 돌아버리는 줄 알았다.

​

암튼..... 어쩔수 없이 계속 진행을 했다.

​

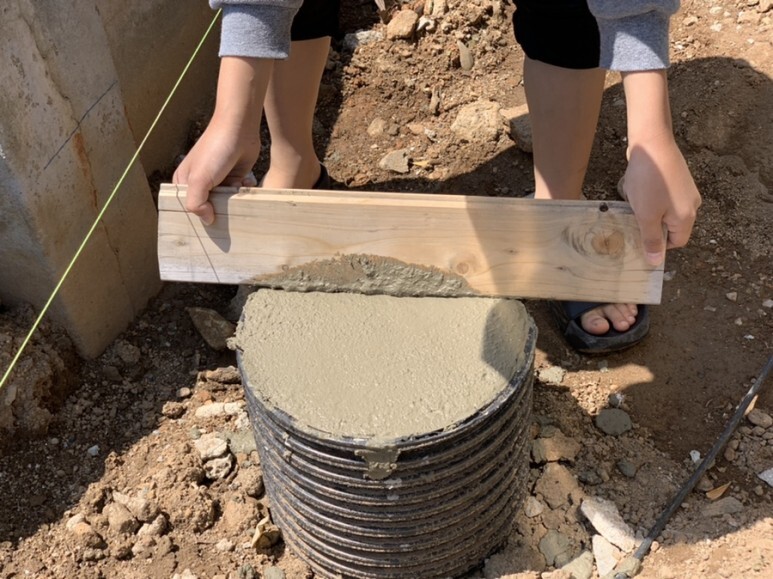

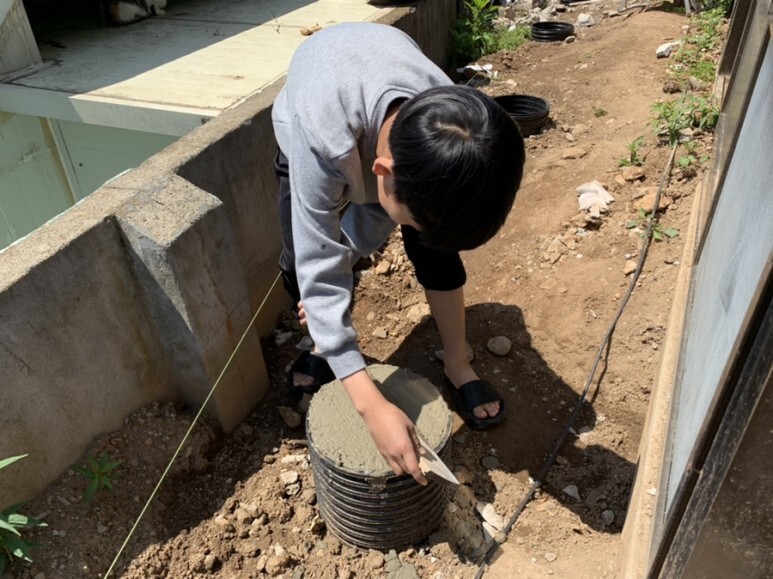

섞어진 콘크리트를 PV관에 퍼서 날랐다. 그러면 아들이 나무조각으로 마무리를 해주었다.

그날따라 아들이 어찌나 "네! 네!" 하면서 일을 잘 도와주던지 참 고맙고 이뻤다.

워낙 성격이 꼼꼼한 아이다 보니, 반듯하게 할려고 참 많이도 노력을 했다.

​

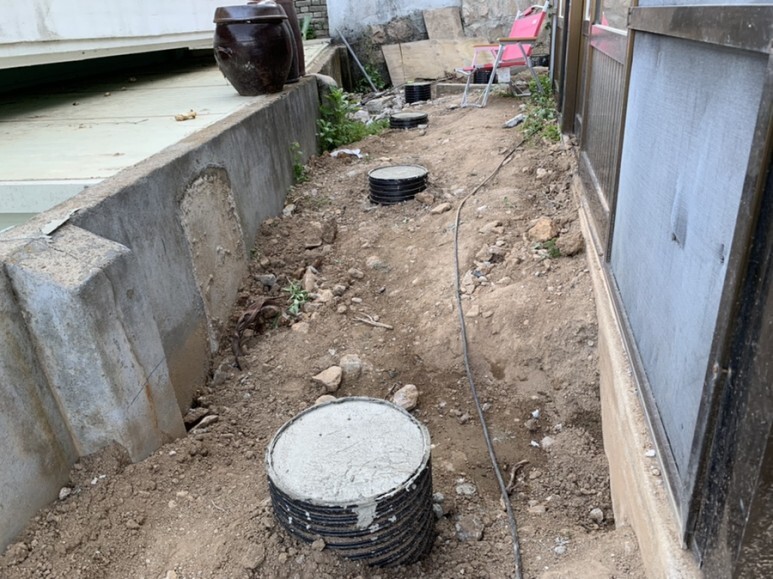

이렇게 기둥에 콘크리트를 모두 부었다. 이제 굳을때까지 기다리면 된다.

​

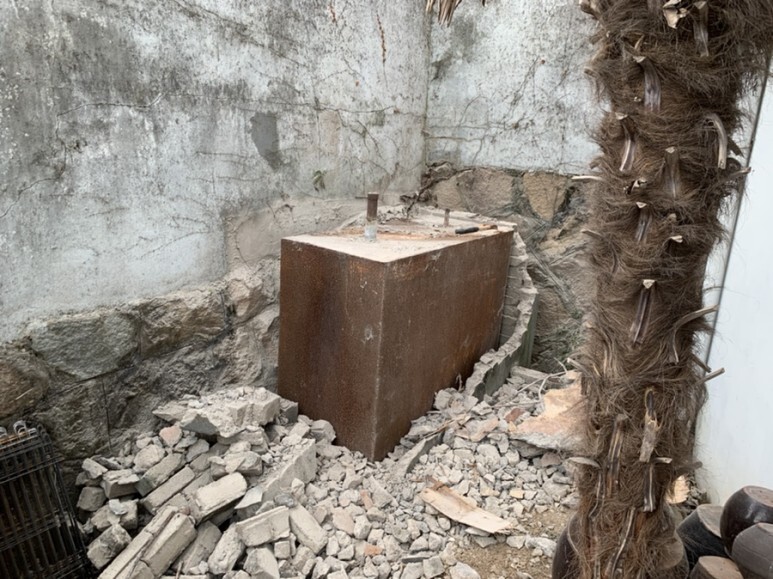

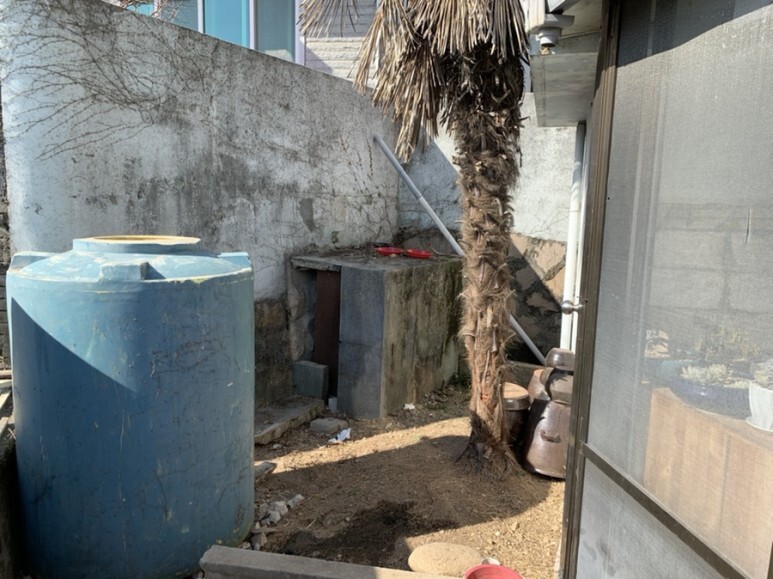

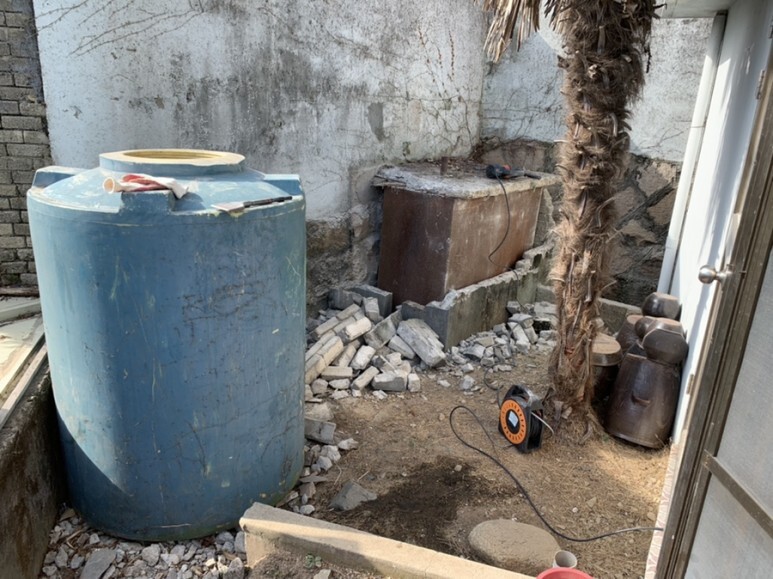

철거대상: 종려나무, 물통, 기름통

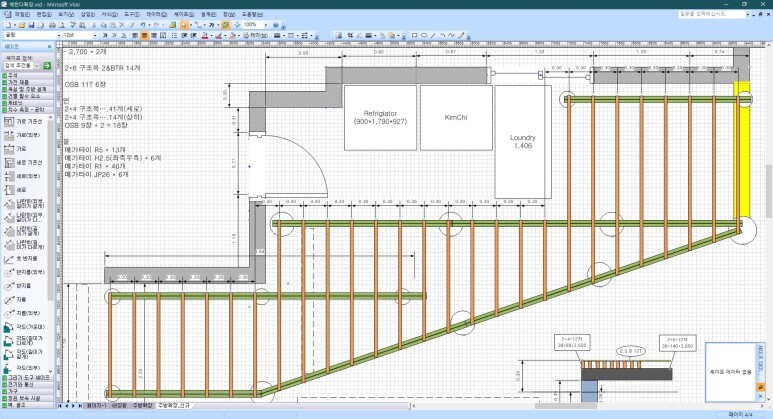

설계도면을 대략 그려봤다.

캐드 같은거는 할줄 모르기 때문에, 초보자가 손쉽게 사용할수 있는 마이크로소프트 오피스에 있는 비지오(Visio)를 이용해서 작업을 했다.

아무래도 그림으로 손쉽게 그리다 보니 수량산출도 쉽고, 대략적인 레이아웃이 그려지다 보니 편리하다.

​

몇시간을 작업한 끝에 아래 사진처럼 벽돌들이 제거가 되었다

​

그 다음은 깨낸 벽돌들을 버려야 하는데....

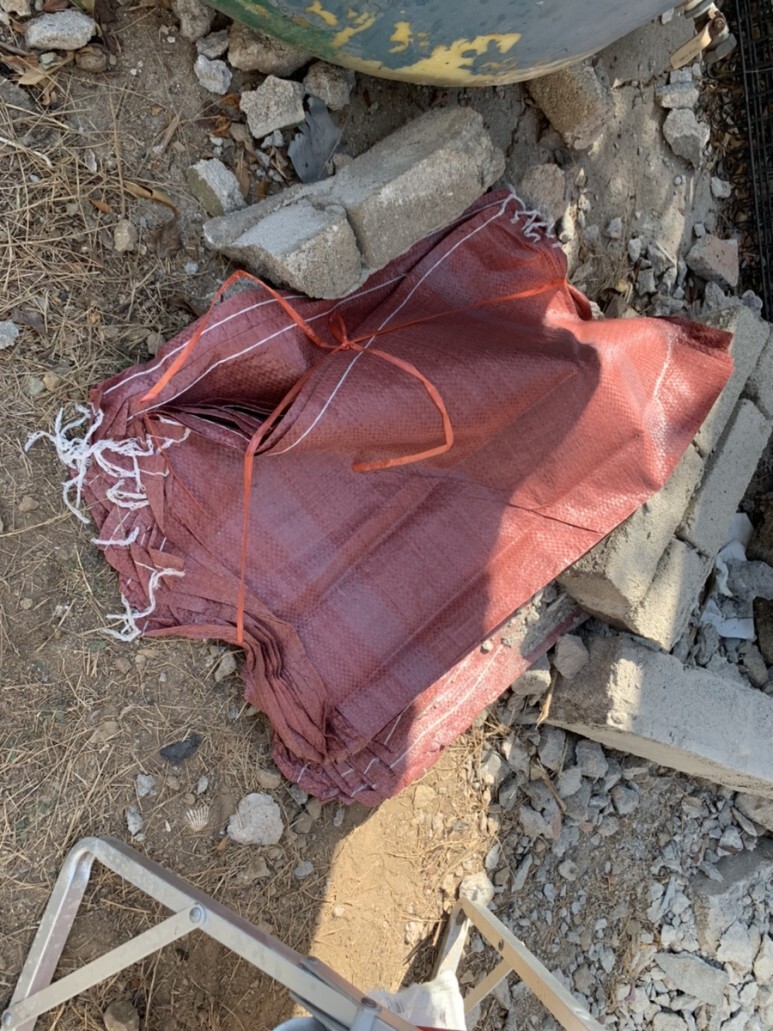

마대자루를 사왔다 마대자루는 단골가게인 여수시 미평동애 위치한 "동신철물안전공구상사"로 갔다

제일 저렴한 마대자루 달라고 했는데

100장에 16,000원이다

​

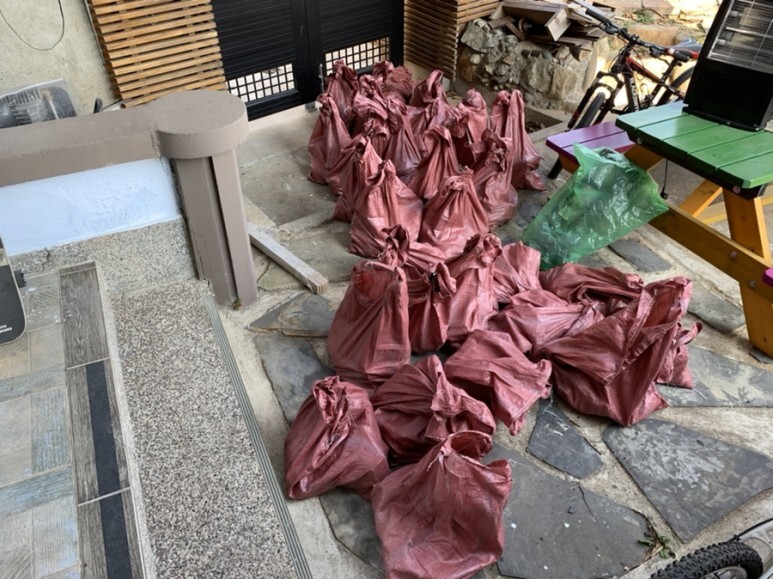

마대자루에는 한 손으로 들수 있을 정도만 벽돌을 담는다 절대! 많이 넣지 말자...

​

담에 2포대씩 들고 나를려면 적게 담아야 한다

​

나 같은 경우는 일단 50포대만 담았다

전체적으로 보면 한 65포대 정도 나올듯 하다

​

마대자루에 담은 후에는 폐기물업체에 가져다 줘야 한다

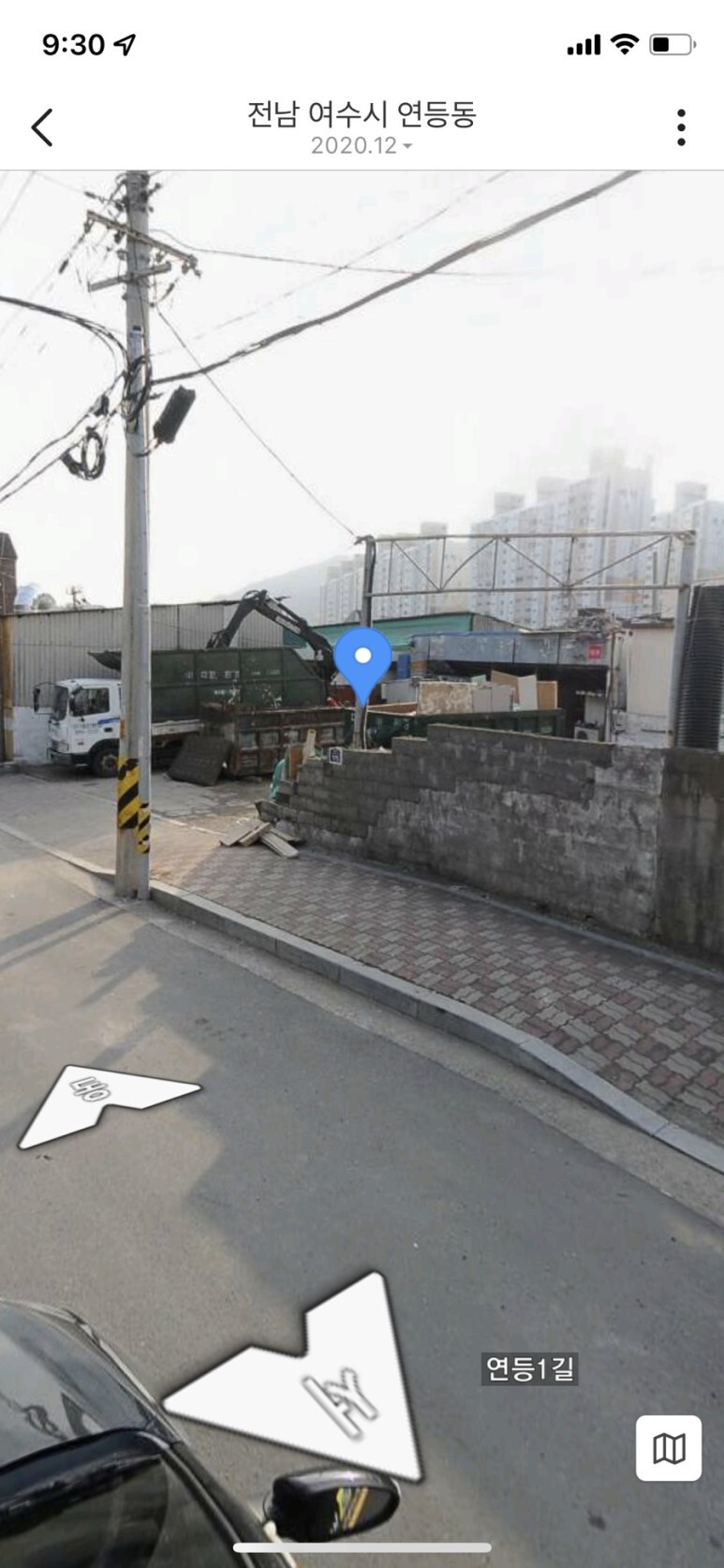

여수 폐기물 업체중에 가장 친절한 곳은 여수시 연등동에 위치한 대한환경(061-666-2220)이다

사장님 사모님 모두 친절하시고, 인상도 참 좋으시다

평일하고 토요일은 오후 5:30까지 일을 하신다

일요일은 휴일

​

나는 50포대 조금 넘었는데, 5만원 들었다
