필립스 무선주전자(HD9385) 고장 수리(완료)

필립스 전기주전자 HD9385는 다양한 온도조절이 가능한 모델이다.(100도, 95도, 90도, 80도, 40도)

아마 구입한지가 10년 가까이 된것 같은데, 온도조절이 가능하면서 스테인레스 제품이다 보니 다소 비싼 가격임에도 구매를 했었다.(절대 플라스틱 제질의 전기주전자는 사용하지 말자!)

​

​

​

한 10여년 이상 사용하다 보니 특정 버튼 2개(100도, 95도)가 작동을 하지 않았다.

필립스 서비스센터에 전화를 해보니, 필립스는 분해수리를 지원하지 않으며, 오래된 모델이라 수리가 불가능하다는 답변을 받았다.

​

아래 그림처럼 컨트롤러를 분리했는데, 분리하기가 상당히 힘들었다.

이유는 습기가 있는 주방에서 오랫동안 사용하다보니 일단 나사가 모두 녹이 슬어서 "나사 제거툴"로 제거를 했고,

그 후에 플라스틱 분리를 해야 하는데, 플라스틱 커버 상단과 하단이 서로 이빨을 물고 있는 구조라 쥐뜯는 식으로 뜯느라 손에 피가 조금 나고 암튼 그랬다.

​

다행히 PCB기판에는 문제가 없었고, 100도와 95도를 담당하는 스위치 2개(PCB기판상의 S5, S6)가 불량이었다.

불량의 이유는 오래 사용해서 수명을 다한것으로 생각된다.

필립스 HD9385 PCB 기판

​

스타일이 제 부품으로 수리를 추구하다 보니 정확한 스위치를 구하기 위해 대충 측정을 해보았더니

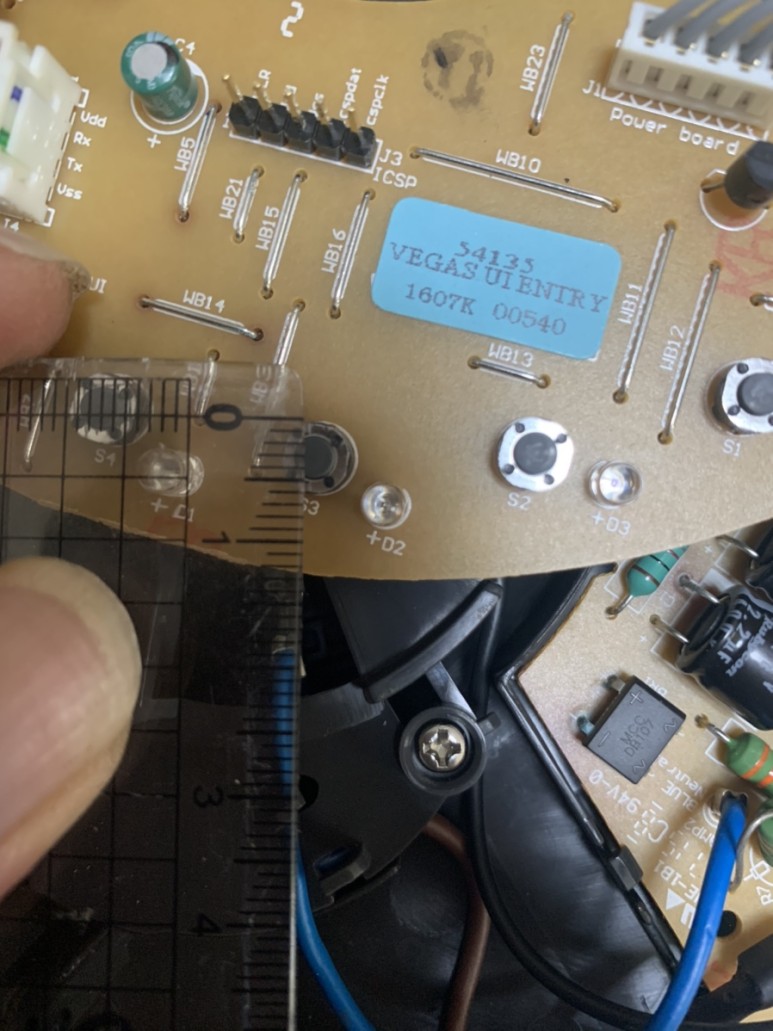

저 스위치의 이름은 택스위치이며, 가로 세로 규격이 보시다시피 6mm

필립스 HD9385 택스위치 규격(Tacktile Tac Push Button)

​

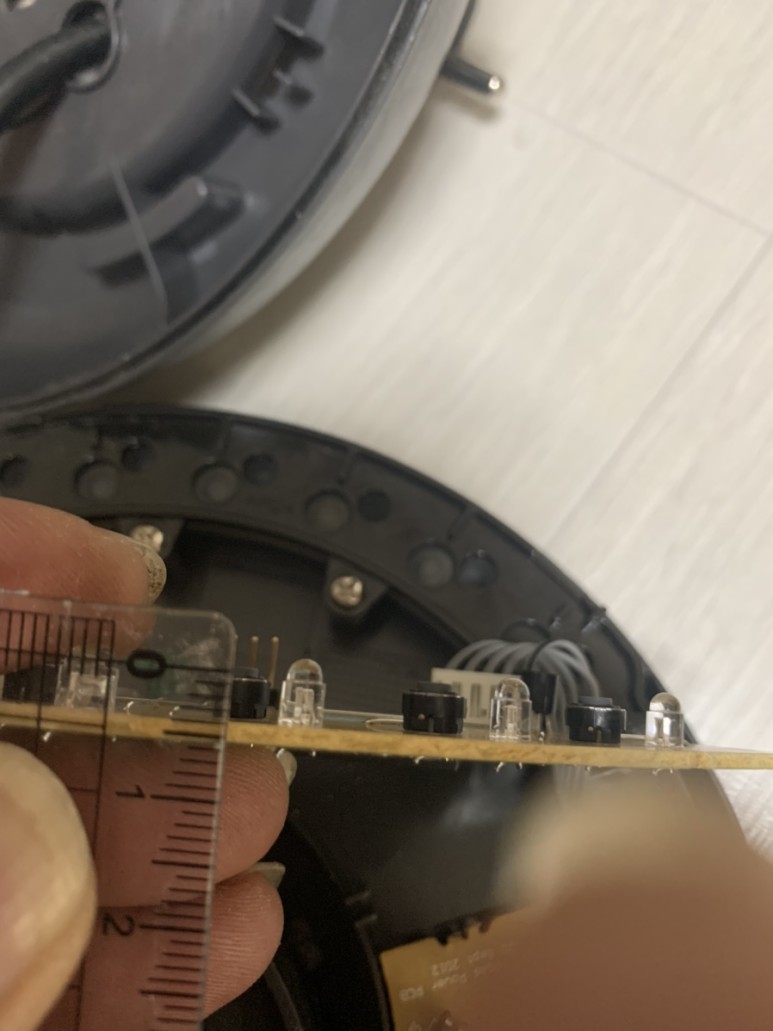

스위치의 높이는 대략 4mm이며, 2핀(pin) 규격이었다.

필립스 HD9385 택스위치 높이(4.3mm)

​

​

정리하자면 "택스위치 2핀, 6 * 6 * 4mm"를 구해야 한다. 자주가는 엘레파츠(http://www.eleparts.co.kr)을 뒤졌지만 없었다.

​

아무래도 대부분의 부품들이 중국산일꺼라는 생각에 알리익스프레스(http://www.aliexpress.com)을 뒤졌더니 쉽게 찾을수 있었다.

​

Tactile Tac Push Button Switch 6 x 6 x 4.3mm 2P Vertical Round Micro Switch

​

가격은 10개에 1,200원 정도(배송비 포함)이다. 바로 주문에 들어간다.

알리익스프레스 필립스 HD9385 택스위치 규격(6 * 6 * 4.3mm)

물건이 도착하면 계속 진행 예정.... 아마 한 2주 정도는 기다려야 할 듯 하다.

​

==============================

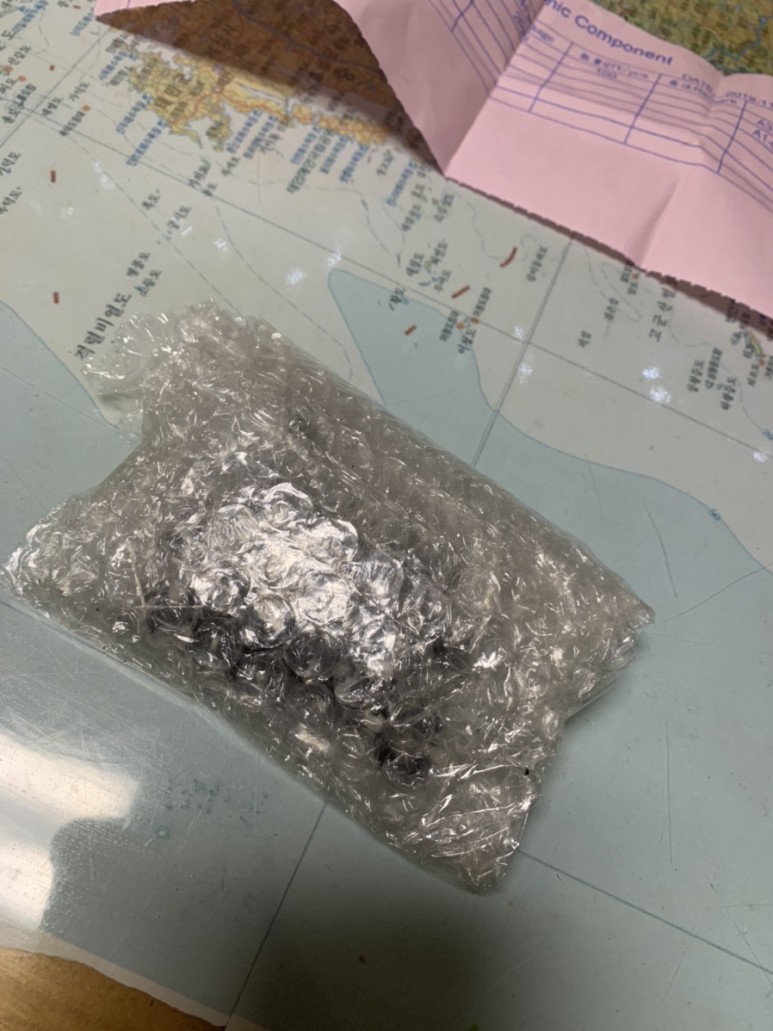

부품을 주문한지 한달이 넘어서야 도착했다

중국 직구 경험상 부피가 작을수록 더 늦게 도착하는듯 하다

==============================

​
